Construção

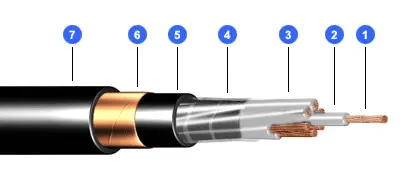

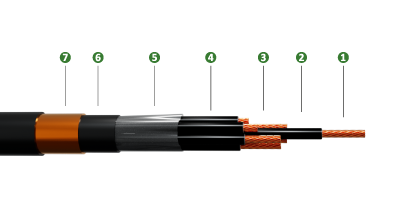

1.Condutor: Condutor de cobre eletrolítico nu, têmpera mole, encordoamento flexível.
2.Isolação: Composto extrudado à base de cloreto de polivinila (PVC) antichama.
3.Reunião: As veias (condutores isolados) são torcidas juntas em coroas concêntricas formando o núcleo do cabo.
4.Separador: Enfaixamento com fita de poliéster, aplicada em hélice sobreposta, sobre a reunião das veias.
5.Capa Interna: Camada extrudada a base de cloreto de polivinila (PVC) antichama.
6.Blindagem: Fita de cobre nu, aplicada helicoidalmente, cobrindo 100% do cabo.
7.Cobertura: Camada extrudada de composto a base de cloreto de polivinila (PVC) antichama, na cor preta.
Veias pretas numeradas.
Aplicações
O cabo de controle blindado com fita de cobre é utilizado em circuitos de controle, sinalização, telecomando e alimentação de energia em instalações fixas com tensão nominal de até 1000V. Para instalações onde se requer proteção contra interferências, ruídos, campos magnéticos e boa resistência mecânica a esforços radiais.
Acondicionamento
Normalmente são acondicionados em bobinas de madeira.
Especificações
ABNT NBR-7289 – Cabos de controle com isolação extrudada com polietileno (PE) ou cloreto de polivinila (PVC) para tensões até 1kV.
Cabo de Controle 1000V Blindado com Fita de Cobre (PVC/PVC)
| SEÇÃO NOMINAL: 1,5 MM² | ||||
|---|---|---|---|---|
| Diâmetro Nominal do Condutor: 1,49 mm | ||||
| Espessura Nominal de Isolação: 0,8 mm | ||||
| Temperatura de Operação: Máxima 70 ºC |
[table id=30 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]
| SEÇÃO NOMINAL: 2,5 MM² | ||||
|---|---|---|---|---|
| Diâmetro Nominal do Condutor: 1,93 mm | ||||
| Espessura Nominal de Isolação: 0,8mm | ||||
| Temperatura de Operação: Máxima 70 ºC |
[table id=31 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]
| SEÇÃO NOMINAL: 4 MM² | ||||
|---|---|---|---|---|
| Diâmetro Nominal do Condutor: 2,44mm | ||||
| Espessura Nominal de Isolação: 1,0 mm | ||||
| Temperatura de Operação: Máxima 70 ºC |
[table id=32 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]
| SEÇÃO NOMINAL: 6 MM² | ||||
|---|---|---|---|---|
| Diâmetro Nominal do Condutor: 2,78mm | ||||
| Espessura Nominal de Isolação: 1,0 mm | ||||
| Temperatura de Operação: Máxima 70 ºC |
[table id=33 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]
informações e Tabela
Certificados
| Referência PVC/PVC | Número de Condutores | Espessura Nominal de Cobertura (mm) | Diâmetro Externo Nominal (mm) | Peso Líquido Nominal (kg/km) PVC/PVC |
|---|---|---|---|---|
| 2951.02.008 | 2 | 1,4 | 11,4 | 185 |
| 2951.03.008 | 3 | 1,4 | 11,9 | 205 |
| 2951.04.008 | 4 | 1,4 | 12,7 | 240 |
| 2951.05.008 | 5 | 1,4 | 13,6 | 280 |
| 2951.06.008 | 6 | 1,4 | 14,5 | 317 |
| 2951.07.008 | 7 | 1,4 | 14,5 | 328 |
| 2951.09.008 | 9 | 1,4 | 16,4 | 408 |
| 2951.12.008 | 12 | 1,4 | 18,0 | 483 |
| 2951.15.008 | 15 | 1,4 | 19,7 | 586 |
| 2951.20.008 | 20 | 1,4 | 21,6 | 723 |
| 2951.25.008 | 25 | 1,4 | 24,0 | 856 |
| Referência PVC/PVC | Número de Condutores | Espessura Nominal de Cobertura (mm) | Diâmetro Externo Nominal (mm) | Peso Líquido Nominal (kg/km) PVC/PVC |
|---|---|---|---|---|
| PVC/PVC | PVC/PVC | |||
| 2951.02.009 | 2 | 1,4 | 12,3 | 226 |
| 2951.03.009 | 3 | 1,4 | 12,8 | 253 |
| 2951.04.009 | 4 | 1,4 | 13,7 | 299 |
| 2951.05.009 | 5 | 1,4 | 14,8 | 351 |
| 2951.06.009 | 6 | 1,4 | 15,8 | 403 |
| 2951.07.009 | 7 | 1,4 | 15,8 | 421 |
| 2951.09.009 | 9 | 1,4 | 17,9 | 529 |
| 2951.12.009 | 12 | 1,4 | 19,8 | 632 |
| 2951.15.009 | 15 | 1,5 | 22,0 | 785 |
| 2951.20.009 | 20 | 1,5 | 24,1 | 976 |
| 2951.25.009 | 25 | 1,6 | 26,8 | 1160 |
| Referência PVC/PVC | Número de Condutores | Espessura Nominal de Cobertura (mm) | Diâmetro Externo Nominal (mm) | Peso Líquido Nominal (kg/km) PVC/PVC |
|---|---|---|---|---|
| 2951.02.010 | 2 | 1,4 | 14,1 | 303 |
| 2951.03.010 | 3 | 1,4 | 14,8 | 345 |
| 2951.04.010 | 4 | 1,4 | 15,9 | 416 |
| 2951.05.010 | 5 | 1,4 | 17,3 | 491 |
| 2951.06.010 | 6 | 1,4 | 18,5 | 572 |
| 2951.07.010 | 7 | 1,4 | 18,5 | 598 |
| 2951.09.010 | 9 | 1,4 | 21,2 | 762 |
| 2951.12.010 | 12 | 1,5 | 23,8 | 927 |
| 2951.15.010 | 15 | 1,5 | 26,5 | 1146 |
| 2951.20.010 | 20 | 1,6 | 29,4 | 1471 |
| 2951.25.010 | 25 | 1,7 | 32,6 | 1750 |
| Referência PVC/PVC | Número de Condutores | Espessura Nominal de Cobertura (mm) | Diâmetro Externo Nominal (mm) | Peso Líquido Nominal (kg/km) PVC/PVC |
|---|---|---|---|---|
| 2951.02.011 | 2 | 1,4 | 14,8 | 360 |
| 2951.03.011 | 3 | 1,4 | 15,5 | 415 |
| 2951.04.011 | 4 | 1,4 | 16,8 | 504 |
| 2951.05.011 | 5 | 1,4 | 18,2 | 603 |
| 2951.06.011 | 6 | 1,4 | 19,6 | 705 |
| 2951.07.011 | 7 | 1,4 | 19,6 | 744 |
| 2951.09.011 | 9 | 1,5 | 22,7 | 963 |
| 2951.12.011 | 12 | 1,6 | 25,4 | 1181 |
| 2951.15.011 | 15 | 1,7 | 28,3 | 1481 |
| 2951.20.011 | 20 | 1,8 | 31,4 | 1888 |
| 2951.25.011 | 25 | 1,9 | 34,9 | 2257 |
