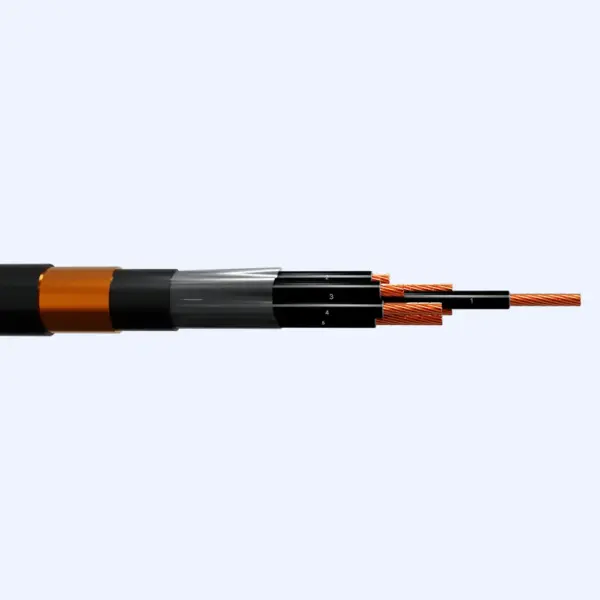

Construcción
1. Conductor: Conductor desnudo de cobre electrolítico, temple blando, trenzado flexible.
2. Aislamiento: Compuesto extruido a base de cloruro de polivinilo (PVC) retardante de llama.
3. Montaje: Los filamentos (conductores aislados) se retuercen en coronas concéntricas para formar el núcleo del cable.
4. Separador: Anillado con cinta de poliéster, aplicada en hélice solapada, sobre el encuentro de los cordones.
5. Cubierta interior: Capa extruida de policloruro de vinilo (PVC) ignífugo.
6. Blindaje: Cinta de cobre desnudo, aplicada helicoidalmente, que cubre el 100% del cable.
7. Cubierta: Capa extruida de compuesto de cloruro de polivinilo (PVC) ignífugo, de color negro.
Vetas negras numeradas.
Aplicaciones
El cable de control apantallado con cinta de cobre se utiliza en circuitos de control, señalización, telemando y alimentación en instalaciones fijas con una tensión nominal de hasta 1000 V. Para instalaciones que requieren protección contra interferencias, ruido, campos magnéticos y una buena resistencia mecánica a la tensión radial.
Embalaje
Suelen embalarse en bobinas de madera.
Especificaciones
ABNT NBR-7289 – Cables de control con aislamiento de polietileno extruido (PE) o policloruro de vinilo (PVC) para tensiones de hasta 1kV.
Cabo de Controle 1000V Blindado com Fita de Cobre (PVC/PVC)
| SEÇÃO NOMINAL: 1,5 MM² | ||||
|---|---|---|---|---|
| Diâmetro Nominal do Condutor: 1,49 mm | ||||
| Espessura Nominal de Isolação: 0,8 mm | ||||
| Temperatura de Operação: Máxima 70 ºC |
[table id=30 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]
| SEÇÃO NOMINAL: 2,5 MM² | ||||
|---|---|---|---|---|
| Diâmetro Nominal do Condutor: 1,93 mm | ||||
| Espessura Nominal de Isolação: 0,8mm | ||||
| Temperatura de Operação: Máxima 70 ºC |
[table id=31 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]
| SEÇÃO NOMINAL: 4 MM² | ||||
|---|---|---|---|---|
| Diâmetro Nominal do Condutor: 2,44mm | ||||
| Espessura Nominal de Isolação: 1,0 mm | ||||
| Temperatura de Operação: Máxima 70 ºC |
[table id=32 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]
| SEÇÃO NOMINAL: 6 MM² | ||||
|---|---|---|---|---|
| Diâmetro Nominal do Condutor: 2,78mm | ||||
| Espessura Nominal de Isolação: 1,0 mm | ||||
| Temperatura de Operação: Máxima 70 ºC |
[table id=33 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]
informações e Tabela
Certificados
| Referência PVC/PVC | Número de Condutores | Espessura Nominal de Cobertura (mm) | Diâmetro Externo Nominal (mm) | Peso Líquido Nominal (kg/km) PVC/PVC |
|---|---|---|---|---|
| 2951.02.008 | 2 | 1,4 | 11,4 | 185 |
| 2951.03.008 | 3 | 1,4 | 11,9 | 205 |
| 2951.04.008 | 4 | 1,4 | 12,7 | 240 |
| 2951.05.008 | 5 | 1,4 | 13,6 | 280 |
| 2951.06.008 | 6 | 1,4 | 14,5 | 317 |
| 2951.07.008 | 7 | 1,4 | 14,5 | 328 |
| 2951.09.008 | 9 | 1,4 | 16,4 | 408 |
| 2951.12.008 | 12 | 1,4 | 18,0 | 483 |
| 2951.15.008 | 15 | 1,4 | 19,7 | 586 |
| 2951.20.008 | 20 | 1,4 | 21,6 | 723 |
| 2951.25.008 | 25 | 1,4 | 24,0 | 856 |
| Referência PVC/PVC | Número de Condutores | Espessura Nominal de Cobertura (mm) | Diâmetro Externo Nominal (mm) | Peso Líquido Nominal (kg/km) PVC/PVC |
|---|---|---|---|---|
| PVC/PVC | PVC/PVC | |||
| 2951.02.009 | 2 | 1,4 | 12,3 | 226 |
| 2951.03.009 | 3 | 1,4 | 12,8 | 253 |
| 2951.04.009 | 4 | 1,4 | 13,7 | 299 |
| 2951.05.009 | 5 | 1,4 | 14,8 | 351 |
| 2951.06.009 | 6 | 1,4 | 15,8 | 403 |
| 2951.07.009 | 7 | 1,4 | 15,8 | 421 |
| 2951.09.009 | 9 | 1,4 | 17,9 | 529 |
| 2951.12.009 | 12 | 1,4 | 19,8 | 632 |
| 2951.15.009 | 15 | 1,5 | 22,0 | 785 |
| 2951.20.009 | 20 | 1,5 | 24,1 | 976 |
| 2951.25.009 | 25 | 1,6 | 26,8 | 1160 |
| Referência PVC/PVC | Número de Condutores | Espessura Nominal de Cobertura (mm) | Diâmetro Externo Nominal (mm) | Peso Líquido Nominal (kg/km) PVC/PVC |
|---|---|---|---|---|
| 2951.02.010 | 2 | 1,4 | 14,1 | 303 |
| 2951.03.010 | 3 | 1,4 | 14,8 | 345 |
| 2951.04.010 | 4 | 1,4 | 15,9 | 416 |
| 2951.05.010 | 5 | 1,4 | 17,3 | 491 |
| 2951.06.010 | 6 | 1,4 | 18,5 | 572 |
| 2951.07.010 | 7 | 1,4 | 18,5 | 598 |
| 2951.09.010 | 9 | 1,4 | 21,2 | 762 |
| 2951.12.010 | 12 | 1,5 | 23,8 | 927 |
| 2951.15.010 | 15 | 1,5 | 26,5 | 1146 |
| 2951.20.010 | 20 | 1,6 | 29,4 | 1471 |
| 2951.25.010 | 25 | 1,7 | 32,6 | 1750 |
| Referência PVC/PVC | Número de Condutores | Espessura Nominal de Cobertura (mm) | Diâmetro Externo Nominal (mm) | Peso Líquido Nominal (kg/km) PVC/PVC |
|---|---|---|---|---|
| 2951.02.011 | 2 | 1,4 | 14,8 | 360 |
| 2951.03.011 | 3 | 1,4 | 15,5 | 415 |
| 2951.04.011 | 4 | 1,4 | 16,8 | 504 |
| 2951.05.011 | 5 | 1,4 | 18,2 | 603 |
| 2951.06.011 | 6 | 1,4 | 19,6 | 705 |
| 2951.07.011 | 7 | 1,4 | 19,6 | 744 |
| 2951.09.011 | 9 | 1,5 | 22,7 | 963 |
| 2951.12.011 | 12 | 1,6 | 25,4 | 1181 |
| 2951.15.011 | 15 | 1,7 | 28,3 | 1481 |
| 2951.20.011 | 20 | 1,8 | 31,4 | 1888 |
| 2951.25.011 | 25 | 1,9 | 34,9 | 2257 |
