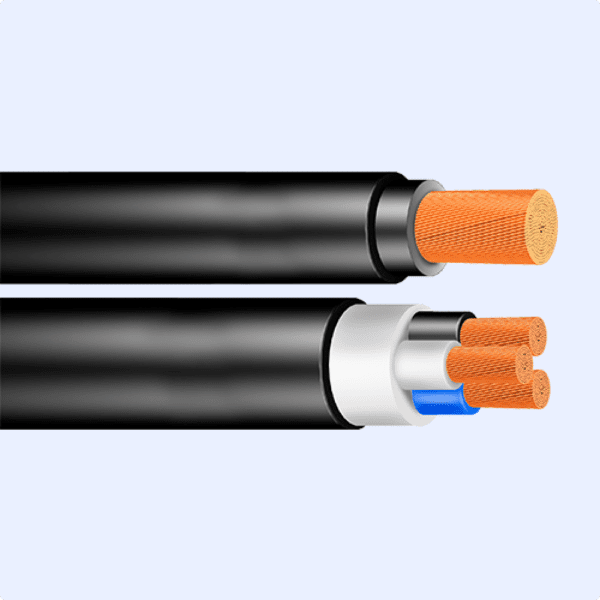

Construção
1. Condutor: Cobre eletrolítico nu, têmpera mole. Com encordoamento flexível.
2. Isolação: Termofixo de borracha EPR alto módulo HEPR 90 °C
3. Capa Interna: Composto termoplástico de policloreto de vinila (PVC) antichama, livre de chumbo, para cabos múltiplos até a seção 10 mm².
4. Cobertura: Composto termoplástico de policloreto de vinila ST2 antichama, livre de chumbo.
1 Condutor: Isolação preta e cobertura preta, azul claro ou verde..
2 Condutores: Isolação azul clara, e preta e cobertura preta.
3 Condutores: Isolação azul clara, preta e branca e cobertura preta.
4 Condutores: Isolação azul clara, preta, branca e vermelha e cobertura preta.
5 Condutores: Isolação azul clara, preta, branca, vermelha e verde e cobertura preta.
Os cabos múltiplos de seção 50 mm² ou superior são fornecidos em veias pretas numeradas. Outras cores sob consulta.
Os cabos múltiplos de três condutores com terra reduzido são fornecidos com isolação nas cores azul clara, preta, branca e verde, e de quatro condutores com terra reduzido nas cores azul clara, preta, branca, vermelha e verde.
Aplicações
Os CABOS EPROFLEX 90 são utilizados em circuitos de alimentação e distribuição de energia elétrica em tensões de até 1kV. São projetados para instalações fixas, podem ser instalados ao ar livre, embutidos em dutos formados nas estruturas dos prédios, em calhas, bandejas, prateleiras ou diretamente enterrados, em ambientes secos e úmidos.
Acondicionamento
Normalmente são acondicionados em carretéis de madeira.
Especificações
ABNT NBR 7286: Cabos de potência com isolação extrudada de borracha etilenopropileno (EPR, HEPR ou EPR 105) para tensões de 1 kV a 35 kV – Requisitos de desempenho.
Certificados
Cabo para Instalações Fixas Eproflex 90 – Cobre (0,6 / 1 kV)
| Referência | Condutor Seção nominal (mm²) | Condutor Diâmetro nominal (mm) | Isolação Espessura nominal (mm) | Número de condutores | Cobertura Espessura nominal (mm) | Cobertura Diâmetro externo nominal (mm) | Peso nominal (kg/km) |
|---|---|---|---|---|---|---|---|
| 145101008 | 1,5 | 1,49 | 0,7 | 1 | 0,9 | 4,69 | 32,1 |
| 145102008 | 1,5 | 1,49 | 0,7 | 2 | 1,0 | 7,78 | 88,3 |
| 145103008 | 1,5 | 1,49 | 0,7 | 3 | 1,0 | 8,24 | 103 |
| 145104008 | 1,5 | 1,49 | 0,7 | 4 | 1,0 | 8,99 | 124 |
| 145105008 | 1,5 | 1,49 | 0,7 | 5 | 1,1 | 10,2 | 148 |
| 145101009 | 2,5 | 1,95 | 0,7 | 1 | 0,9 | 5,15 | 43,7 |
| 145102009 | 2,5 | 1,95 | 0,7 | 2 | 1,0 | 8,70 | 120 |
| 145103009 | 2,5 | 1,95 | 0,7 | 3 | 1,1 | 9,44 | 148 |
| 145104009 | 2,5 | 1,95 | 0,7 | 4 | 1,1 | 10,3 | 179 |
| 145105009 | 2,5 | 1,95 | 0,7 | 5 | 1,1 | 11,5 | 211 |
| 145101010 | 4 | 2,43 | 0,7 | 1 | 0,9 | 5,63 | 58,2 |
| 145102010 | 4 | 2,43 | 0,7 | 2 | 1,1 | 9,86 | 164 |
| 145103010 | 4 | 2,43 | 0,7 | 3 | 1,1 | 10,5 | 199 |
| 145104010 | 4 | 2,43 | 0,7 | 4 | 1,1 | 11,5 | 244 |
| 145105010 | 4 | 2,43 | 0,7 | 5 | 1,2 | 13,0 | 295 |
| 145101011 | 6 | 3,00 | 0,7 | 1 | 1,0 | 6,40 | 80,7 |
| 145102011 | 6 | 3,00 | 0,7 | 2 | 1,1 | 11,0 | 217 |
| 145103011 | 6 | 3,00 | 0,7 | 3 | 1,1 | 11,7 | 268 |
| 145104011 | 6 | 3,00 | 0,7 | 4 | 1,2 | 13,0 | 338 |
| 145105010 | 6 | 3,00 | 0,7 | 5 | 1,2 | 14,5 | 399 |
| 145101012 | 10 | 3,90 | 0,7 | 1 | 1,0 | 7,30 | 120 |
| 145102012 | 10 | 3,90 | 0,7 | 2 | 1,2 | 13,0 | 327 |
| 145103012 | 10 | 3,90 | 0,7 | 3 | 1,2 | 13,8 | 411 |
| 145104012 | 10 | 3,90 | 0,7 | 4 | 1,2 | 15,2 | 513 |
| 145105012 | 10 | 3,90 | 0,7 | 5 | 1,3 | 17,0 | 630 |
| 145101013 | 16 | 5,00 | 0,7 | 1 | 1,0 | 8,40 | 174 |
| 145103013 | 16 | 5,00 | 0,7 | 3 | 1,3 | 16,4 | 574 |
| 145104013 | 16 | 5,00 | 0,7 | 4 | 1,3 | 18,1 | 728 |
| 145105013 | 16 | 5,00 | 0,7 | 5 | 1,4 | 20,4 | 925 |
| 145101014 | 25 | 6,20 | 0,9 | 1 | 1,1 | 10,2 | 269 |
| 145103014 | 25 | 6,20 | 0,9 | 3 | 1,4 | 20,3 | 895 |
| 145104014 | 25 | 6,20 | 0,9 | 4 | 1,5 | 22,6 | 1.162 |
| 145105014 | 25 | 6,20 | 0,9 | 5 | 1,6 | 25,2 | 1.450 |
| 145101015 | 35 | 7,35 | 0,9 | 1 | 1,1 | 11,4 | 360 |
| 145103015 | 35 | 7,35 | 0,9 | 3 | 1,5 | 23,0 | 1.208 |
| 145104015 | 35 | 7,35 | 0,9 | 4 | 1,6 | 25,5 | 1.571 |
| 145105015 | 35 | 7,35 | 0,9 | 5 | 1,7 | 28,5 | 1.956 |
| 145101016 | 50 | 8,80 | 1,0 | 1 | 1,2 | 13,2 | 504 |
| 145103016 | 50 | 8,80 | 1,0 | 3 | 1,6 | 26,7 | 1.687 |
| 145104016 | 50 | 8,80 | 1,0 | 4 | 1,7 | 29,7 | 2.194 |
| 145105016 | 50 | 8,80 | 1,0 | 5 | 1,8 | 33,2 | 2.741 |
| 145101017 | 70 | 10,3 | 1,1 | 1 | 1,2 | 14,9 | 685 |
| 145103017 | 70 | 10,3 | 1,1 | 3 | 1,8 | 30,8 | 2.320 |
| 145104017 | 70 | 10,3 | 1,1 | 4 | 1,9 | 34,3 | 3.021 |
| 145101018 | 95 | 12,1 | 1,1 | 1 | 1,3 | 16,9 | 904 |
| 145103018 | 95 | 12,1 | 1,1 | 3 | 1,9 | 34,9 | 3.049 |
| 145104018 | 95 | 12,1 | 1,1 | 4 | 2,0 | 38,8 | 3.971 |
| 145101019 | 120 | 13,4 | 1,2 | 1 | 1,4 | 18,6 | 1.129 |
| 145103019 | 120 | 13,4 | 1,2 | 3 | 2,0 | 38,3 | 3.793 |
| 145104019 | 120 | 13,4 | 1,2 | 4 | 2,1 | 42,6 | 4.942 |
| 145101020 | 150 | 14,9 | 1,4 | 1 | 1,4 | 20,5 | 1.385 |
| 145103020 | 150 | 14,9 | 1,4 | 3 | 2,1 | 42,6 | 4.680 |
| 145104020 | 150 | 14,9 | 1,4 | 4 | 2,3 | 47,6 | 6.124 |
| 145101021 | 185 | 16,5 | 1,6 | 1 | 1,5 | 22,7 | 1.697 |
| 145103021 | 185 | 16,5 | 1,6 | 3 | 2,3 | 47,4 | 5.748 |
| 145104021 | 185 | 16,5 | 1,6 | 4 | 2,5 | 52,9 | 7.511 |
| 145101022 | 240 | 19,3 | 1,7 | 1 | 1,6 | 25,9 | 2.275 |
| 145103022 | 240 | 19,3 | 1,7 | 3 | 2,5 | 54,2 | 7.709 |
| 145104022 | 240 | 19,3 | 1,7 | 4 | 2,7 | 60,5 | 10.081 |
| 145101023 | 300 | 21,4 | 1,8 | 1 | 1,7 | 28,4 | 2.774 |
| 145101024 | 400 | 25,1 | 2,0 | 1 | 1,8 | 32,7 | 3.762 |
| 145101025 | 500 | 28,0 | 2,2 | 1 | 1,9 | 36,2 | 4.681 |
