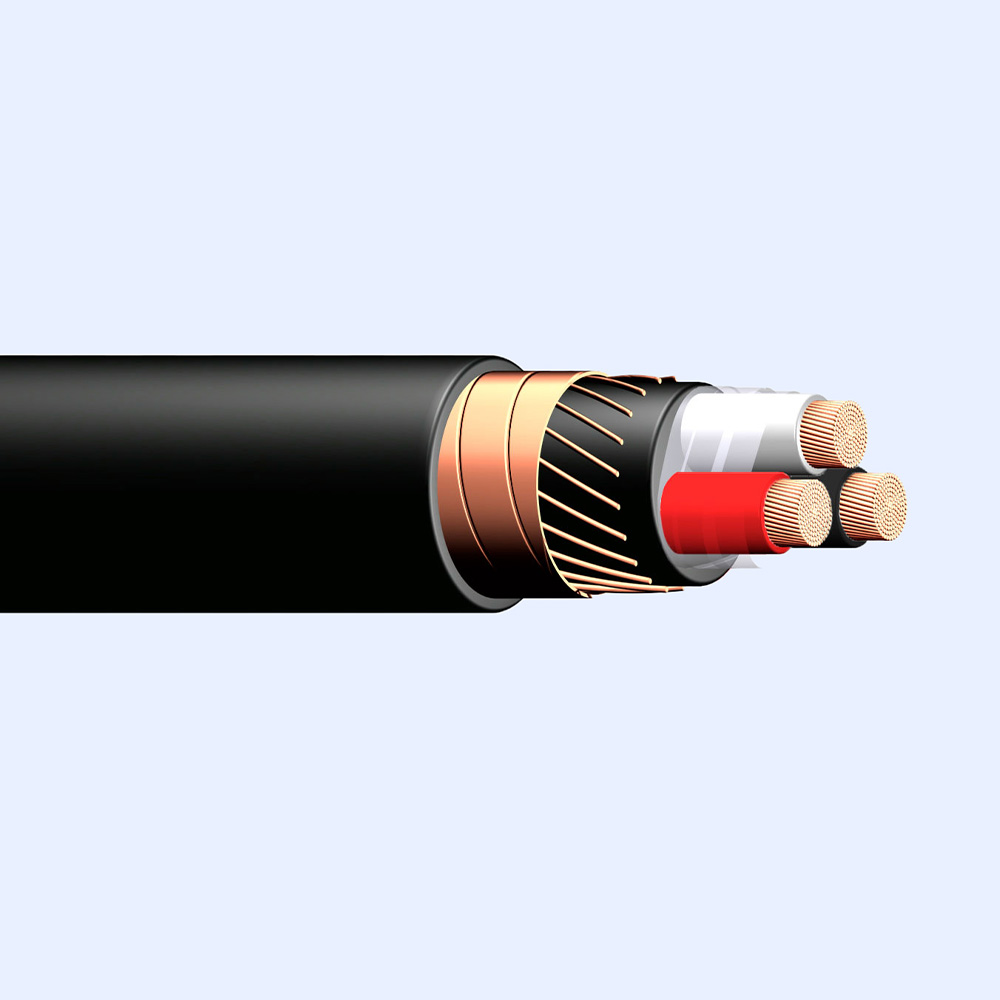

Cable Eproflex 90 N/C – Cables para Convertidores de Frecuencia

El cable Eproflex 90 N/C es un cable especialmente diseñado para su uso en sistemas de convertidores de frecuencia, que son dispositivos electrónicos utilizados para controlar la velocidad de los motores eléctricos. Este cable está compuesto por conductores de cobre y aislamiento de poliolefina reticulada, así como por una pantalla de cobre trenzado y una cubierta exterior de PVC. Es capaz de soportar altas tensiones y corrientes eléctricas, además de tener una buena resistencia a las interferencias electromagnéticas. El cable Eproflex 90 N/C se utiliza ampliamente en aplicaciones industriales, como sistemas de control de motores en maquinaria y equipos de producción.

Toda la información

CABO EPROFLEX 90 N/C (HEPR/PVC) 0,6/1kV

ReferênciaNúmero de CondutorSeção nominal (mm²)Diâmetro nominal (mm)Isolação Espessura nominal (mm)Seção do Condutor Neutro Concêntrico (mm²)Cobertura Diâmetro nominal (mm)Cobertura Espessura nominal (mm)Peso Líquido Nominal (kg/km)Capacidade de Condução de Corrente (A)
1496.04.00932,51,930,72,51,412,726832
1496.04.010342,440,741,414,636442
1496.04.011362,780,761,415,546954
1496.04.0123103,900,7101,418,464575
1496.04.0133165,000,7161,521,6936100
1496.04.0143256,200,9251,625,71364127
1496.04.1153357,400,9251,728,31672158
1496.04.2163508,801,0251,831,92179192
1496.04.21737010,41,1351,935,42907246
1496.04.21839512,11,1502,141,13862298
1496.04.219312013,81,2702,346,35013346
1496.04.220315015,51,4702,451,06315399
1496.04.321318518,81,6952,655,87164456
1496.04.322324019,91,71202,864,09814539

Descripción



Imprimir información


Certificados

Toda la información

Construcción
Aplicaciones
Embalaje
Especificaciones

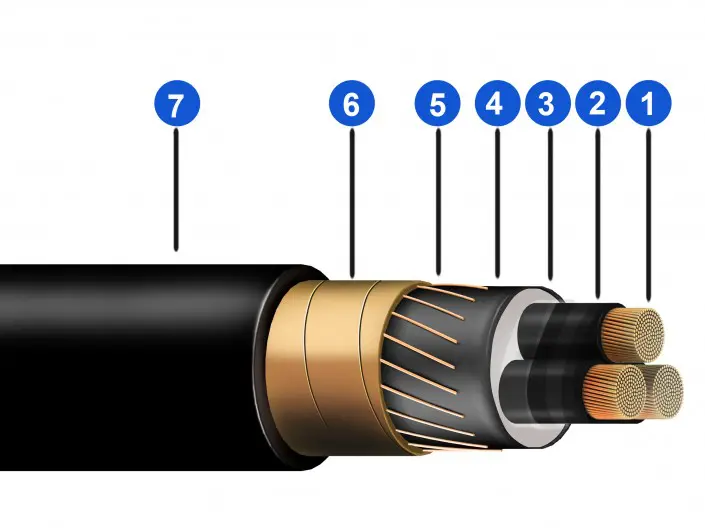

Construcción

1. Conductor de fase: Cobre electrolítico desnudo, temple blando, trenzado flexible: clase 4 – secciones 2,5 mm², 4 mm² y 6 mm² y clase 5 – secciones 10 a 240 mm².

2. Aislamiento: Compuesto termoestable de caucho etileno-propileno extruido (HEPR).

3. Separador: Cinta de poliéster aplicada en hélice, solapando el 100 % de los conductores.

4. Cubierta interior: Compuesto termoplástico (PVC) – 90 °C.

5. Conductor neutro simétrico: Cobre electrolítico desnudo, templado blando

4.Blindaje: los 3 conductores de fase aislados se unen a los 3 conductores neutros, que ocupan los espacios entre los conductores de fase.

5.Blindaje: Cinta de cobre desnudo aplicada en hélice, con un solape del 15%, cubriendo el 100% del cable.

6. Cubierta: Compuesto termoplástico (PVC) – 90 °C.

3 Conductores: Aislamiento de vena blanca, azul claro, negro y cubierta negra. Los cables múltiples de sección igual o superior a 50 mm² se suministran con conductores negros numerados.

Aplicaciones

Los CABLES EPROFLEX 90 N/C se utilizan en circuitos de convertidores de frecuencia, conectando el motor al convertidor.
Diseñados para instalaciones fijas, pueden instalarse en carriles, bandejas, conductos, estanterías o directamente enterrados.

Embalaje

Suelen embalarse en bobinas de madera.

Especificaciones

Los CABLES EPROFLEX 90 N/C cumplen los requisitos de las normas NBR 7288 y 7286.


informações e Tabela


Certificados

CABO EPROFLEX 90 N/C (HEPR/PVC) 0,6/1kV

ReferênciaNúmero de CondutorSeção nominal (mm²)Diâmetro nominal (mm)Isolação Espessura nominal (mm)Seção do Condutor Neutro Concêntrico (mm²)Cobertura Diâmetro nominal (mm)Cobertura Espessura nominal (mm)Peso Líquido Nominal (kg/km)Capacidade de Condução de Corrente (A)
1496.04.00932,51,930,72,51,412,726832
1496.04.010342,440,741,414,636442
1496.04.011362,780,761,415,546954
1496.04.0123103,900,7101,418,464575
1496.04.0133165,000,7161,521,6936100
1496.04.0143256,200,9251,625,71364127
1496.04.1153357,400,9251,728,31672158
1496.04.2163508,801,0251,831,92179192
1496.04.21737010,41,1351,935,42907246
1496.04.21839512,11,1502,141,13862298
1496.04.219312013,81,2702,346,35013346
1496.04.220315015,51,4702,451,06315399
1496.04.321318518,81,6952,655,87164456
1496.04.322324019,91,71202,864,09814539
