ATOX 1000V Cable de Control No Halogenado Apantallado con Cinta de Cobre Aluminio

El cable de control no halogenado OTOX 1000V apantallado con cinta de aluminio y cobre es un cable de control utilizado en instalaciones eléctricas industriales que requieren protección contra campos electromagnéticos externos y entornos con riesgo de incendio.

El cable está fabricado con materiales no halogenados que no emiten gases tóxicos y corrosivos en caso de incendio, lo que reduce los riesgos para la salud y la seguridad de los trabajadores.

Toda la información

Cabo de Controle Não Halogenado ATOX 1000V Blindado com Fita de Alumínio de Cobre

Seção Nominal: 1,5 mm² Diâmetro Nominal do Condutor: 1,49 mm Espessura Nominal de Isolação: 0,7 mm Temperatura de Operação: Máxima 90 ºC

ReferênciaNúmero de CondutoresEspessura Nominal de Cobertura (mm)Diâmetro Externo Nominal (mm)Peso Líquido Nominal (kg/km)
4554.02.008021,48,8399,2
4554.03.008031,49,29110
4554.04.008041,410,0135
4554.05.008051,410,9160
4554.06.008061,411,7189
4554.07.008071,411,7195
4554.08.008081,412,6221
4554.09.008091,413,5252
4554.10.008101,414,6266
4554.11.008111,414,6283
4554.12.008121,415,0303
4554.13.008131,415,3322
4554.14.008141,415,8345
4554.15.008151,416,6381
4554.16.008161,416,6387
4554.18.008181,417,5433
4554.19.008191,417,5439
4554.20.008201,418,4481
4554.24.008241,420,4544
4554.25.008251,420,4561
4554.30.008301,521,8667
4554.37.008371,523,5796

Seção Nominal: 2,5 mm² Diâmetro Nominal do Condutor: 1,93 mm Espessura Nominal de Isolação: 0,7 mm Temperatura de Operação: Máxima 90 ºC

ReferênciaNúmero de CondutoresEspessura Nominal de Cobertura (mm)Diâmetro Externo Nominal (mm)Peso Líquido Nominal (kg/km)
4354.02.009021,49,75126
4354.03.009031,410,3148
4354.04.009041,411,2183
4354.05.009051,412,2222
4354.06.009061,413,1263
4354.07.009071,413,1275
4354.08.009081,414,1312
4354.09.009091,415,1358
4354.10.009101,416,5380
4354.11.009111,416,5406
4354.12.009121,417,0437
4354.13.009131,417,3467
4354.14.009141,417,8499
4354.15.009151,418,8552
4354.16.009161,418,8565
4354.18.009181,419,8633
4354.19.009191,419,8645
4354.20.009201,420,8703
4354.24.009241,523,4815
4354.25.009251,523,4841
4354.30.009301,624,91001
4354.37.009371,626,91202

Descripción



Imprimir información


Certificados

Toda la información

Construcción
Aplicaciones
Embalaje
Especificaciones

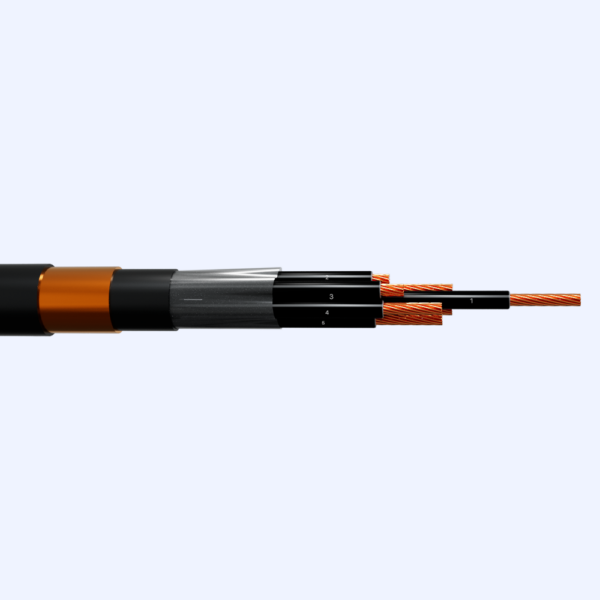

Construcción

1. Conductor: Cobre electrolítico desnudo, temple blando, trenzado flexible.

2. Aislamiento: Compuesto termoestable de caucho EPR, alto módulo HEPR 90° C.

3. Montaje: Los filamentos (conductores aislados) se ensamblan entre sí en coronas concéntricas para formar el núcleo del cable.

4.Separador: Anillado con cinta de poliéster, aplicada en hélice solapada, sobre el encuentro de los torones.

5.Cubierta interior: Compuesto termoplástico, no halogenado, no propagador de llama, con baja emisión de humos y gases tóxicos.

6.Blindaje: Cinta de cobre desnudo, aplicada en hélice, cubriendo el 100% del cable.

7. Cubierta: Compuesto termoplástico no halogenado SHF1, no propagador de la llama, con baja emisión de humos y gases tóxicos.

Vetas negras numeradas.

Aplicaciones

Los CABLES DE CONTROL ATOX son adecuados para instalaciones eléctricas en edificios donde hay una gran concentración de personas (por ejemplo, aeropuertos, túneles, edificios comerciales como hoteles, cines, centros comerciales, hospitales, edificios residenciales) y donde, en caso de incendio, la evacuación es larga y difícil. Estas áreas están clasificadas como BD2, BD3 y BD4 por las normas NBR 5410 y NBR 13570.

Embalaje

Suelen embalarse en bobinas de madera.

Especificaciones

NBR-13248 – Cables de energía y control y conductores aislados desnudos, con aislamiento extrudado y baja emisión de humo, para tensiones de hasta 1 kV.
