Construcción

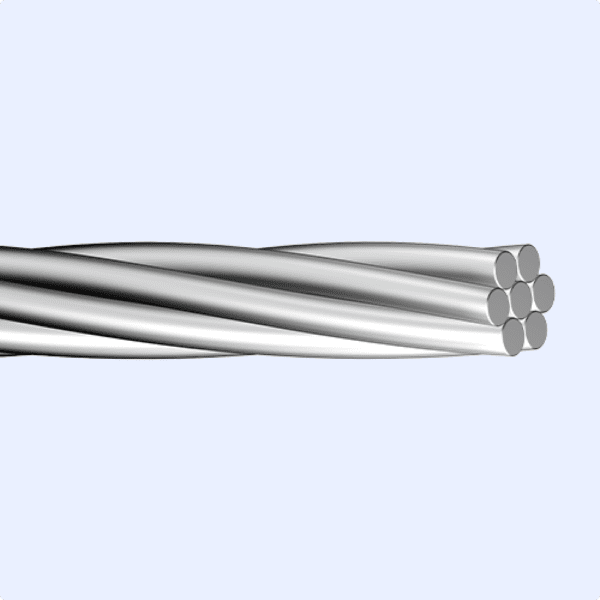

1. Conductor: Alambre de aluminio desnudo, 6200, temple H-19 con trenzado concéntrico.
Aplicaciones
Los CABLES DE ALUMINIO NU CAL se utilizan normalmente en líneas aéreas de transmisión de energía. El cable CAL es un conductor trenzado concéntricamente formado por una o más capas (núcleos) de alambres de aleación de aluminio 6201-T81. Se desarrolló para satisfacer la necesidad de un conductor económico para aplicaciones aéreas, donde se requiere mayor resistencia mecánica que la obtenida con el conductor de aluminio CA y mayor
resistencia a la corrosión que el cable de aluminio con alma de acero CAA.
Los conductores de aleación 6201-T81 son más duros y, por tanto, tienen mayor resistencia a la abrasión que los conductores de aluminio 1350-H19. Sin embargo, las mismas precauciones tomadas al manipular conductores CA y CAA deben observarse
cuando se manipulan conductores CAL. Las combinaciones de trenzado de los cables CAL son similares a las de los cables CA.
Embalaje
Suelen embalarse en bobinas de madera.
Especificaciones
NBR-10298 – Cables de aluminio para líneas aéreas.
informações e Tabela
Certificados
CABO DE ALUMÍNIO NU CAL (AAAC)
| Código | Bitola AWG ou MCM | Seção Nominal (mm²) | Encordoamento: N° de fios x Diâmetro Nominal (mm) | Diâmetro Externo Nominal (mm) | Peso Líquido Nominal (kg/km) | Carga de Ruptura (kN) | Capacidade de Corrente | Resistência Elétrica Max. a 20ºC (Ohm/km) |
|---|---|---|---|---|---|---|---|---|
| Akron | 30,58 | 15,49 | 7 x 1,68 | 5,04 | 42,7 | 4,91 | 96 | 2,15878 |
| Altron | 48,69 | 24,67 | 7 x 2,12 | 6,36 | 68,0 | 7,82 | 130 | 1,35568 |
| Ames | 77,47 | 39,25 | 7 X 2,67 | 8,01 | 108,2 | 12,45 | 175 | 0,85468 |
| Azusa | 123,30 | 62,48 | 7 X 3,37 | 10,11 | 172,2 | 19,82 | 237 | 0,53650 |
| Anaheim | 155,40 | 78,74 | 7 X 3,78 | 11,34 | 217,1 | 23,95 | 275 | 0,42643 |
| Amherst | 195,70 | 99,16 | 7 X 4,25 | 12,75 | 273,4 | 30,16 | 320 | 0,33733 |
| Alliance | 246,90 | 125,09 | 7 X 4,77 | 14,31 | 344,9 | 38,05 | 371 | 0,26779 |
| Butte | 312,80 | 158,49 | 19 X 3,26 | 16,30 | 436,9 | 48,72 | 433 | 0,21252 |
| Canton | 394,50 | 199,89 | 19 x 3,66 | 18,30 | 551,1 | 58,90 | 504 | 0,16758 |
| Cairo | 465,40 | 235,82 | 19 x 3,98 | 19,90 | 650,2 | 69,48 | 560 | 0,14243 |
| Darien | 559,50 | 283,50 | 19 x 4,36 | 21,80 | 781,6 | 83,54 | 630 | 0,11863 |
| Elgin | 652,40 | 330,57 | 19 x 4,71 | 23,55 | 911,4 | 97,41 | 697 | 0,10162 |
| Flint | 740,80 | 375,36 | 37 x 3,59 | 25,13 | 1034,9 | 108,24 | 754 | 0,08944 |
