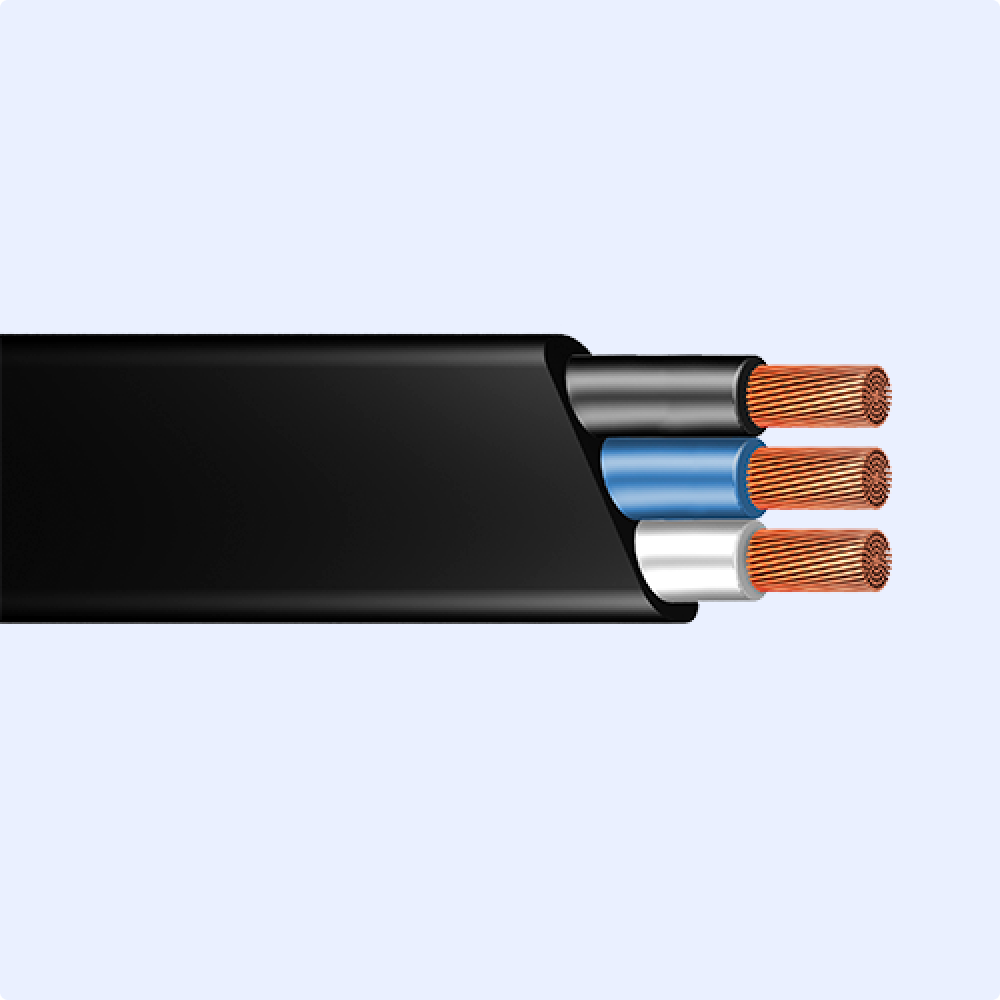

Cabo Eproflex 90 Plano

O Cabo Eproflex 90 Plano é um tipo de cabo elétrico utilizado para transmissão de energia em instalações elétricas de baixa tensão. Ele é composto por fios de cobre e possui uma camada isolante de PVC (policloreto de vinila) que garante sua segurança e durabilidade.

Todas as informações

CABO EPROFLEX 90 PLANO (3 CONDUTORES)

ReferênciaCondutor Seção nominal (mm²)Condutor Diâmetro nominal (mm)Isolação Espessura nominal (mm)Cobertura Espessura nominal (mm)LarguraAlturaPeso Líquido Nominal (kg/km)
1454.03.0081,51,490,70,94,6910,591
1454.03.0092,51,950,71,05,3512,1133
1454.03.01042,430,71,05,8313,5179
1454.03.01163,000,71,16,6015,4247
1454.03.012103,900,71,27,7018,3380
1454.03.013165,000,71,28,8021,6554
1454.03.014256,200,91,410,826,8867
1454.03.015357,350,91,512,230,51170
1454.03.016508,801,01,714,235,81646
1454.03.0177010,41,11,816,241,42258
1454.03.0189512,11,11,918,146,72951
1454.03.01912013,81,22,020,252,63861

CABO EPROFLEX 90 PLANO (4 CONDUTORES)

ReferênciaCondutorCondutorIsolaçãoCoberturaLarguraAlturaPeso Líquido Nominal (kg/km)
Seção nominal (mm²)Diâmetro nominal (mm)Espessura nominal (mm)Espessura nominal (mm)
1454.04.0081,51,490,71,04,8913,6127
1454.04.0092,51,950,71,05,3515,4176
1454.04.01042,430,71,16,0317,5245
1454.04.01163,000,71,26,8020,0338
1454.04.012103,900,71,37,9023,8514
1454.04.013165,000,71,49,2028,4763
1454.04.014256,200,91,611,235,21182
1454.04.015357,350,91,712,640,01592
1454.04.016508,801,01,814,446,82219
1454.04.0177010,41,11,816,254,03031
1454.04.0189512,11,11,918,161,03960
1454.04.01912013,81,22,020,268,85174

Descrição



Imprimir informações


Certificados

Todas as informações

Construção
Aplicações
Acondicionamento
Especificações

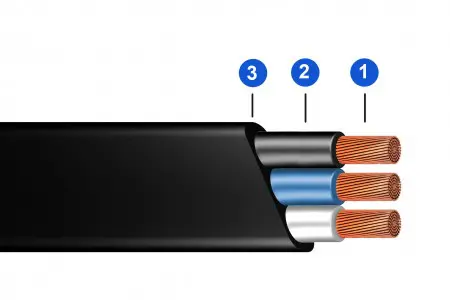

Construção

1.Condutor Fase:Cobre eletrolítico nu, têmpera mole, com encordoamento flexível: classe 4 para cabos com seção
2,5mm² ,4mm² e 6mm². Classe 5 para cabos com seção 1,5mm² e superior a 6mm².

2.Isolação: Composto extrudado termofixo de borracha etileno-propileno (HEPR)

3.Capa Interna: Composto termoplástico (PVC) antichama, quando aplicável.



3 Condutores: Isolação de veias branca, azul claro, preto e Cobertura preta.
4 Condutores: Isolação de veias branca, azul clara, preto, vermelho e Cobertura preta.
Obs.: Podem ser produzidos com cores definidas pelo cliente (sob consulta).

Aplicações

Os CABOS EPROFLEX 90 PLANO têm como principal característica construtiva a isolação termofixa que devido a sua elevada estabilidade térmica permite sua utilização nas seguintes condições de temperatura no condutor:
– Regime Permanente 90ºC;
– Regime de Sobrecarga 130ºC;
– Regime de Curto-Circuito 250ºC.
Com isolação termofixa, este tipo de cabo pode operar com maior capacidade de corrente, permitindo dessa maneira a utilização de seções menores quando comparado a cabos com isolação termoplástica convencional.
A cobertura de cloreto de polivinila (PVC), além de excelente resistência a abrasão e baixo coeficiente de atrito proporciona uma instalação simples, rápida e segura.
Os CABOS EPROFLEX 90 PLANO são utilizados em circuitos de alimentação e de bombas submersas (poços artesianos)

Acondicionamento

São normalmente acondicionados em bobinas de madeira.

Especificações

NBR 7286 – Cabos de potência com isolação sólida extrudada de borracha etileno-propileno (EPR) para tensões de 1kV a 35kV.
