Cabo de Controle 1000V Blindado com Fita de Alumínio Poliéster + Dreno (PVC/PVC)

O Cabo de Controle 1000V Blindado com Fita de Alumínio Poliéster + Dreno (PVC/PVC) é um tipo de cabo elétrico utilizado para transmitir sinais e energia em sistemas de controle e automação industrial.

Este cabo é composto por condutores de cobre eletrolítico estanhado, isolados com PVC (policloreto de vinila) e reunidos em pares ou trios. Os pares ou trios são reunidos com uma fita de alumínio poliéster que funciona como blindagem eletromagnética, protegendo os sinais transmitidos contra interferências externas.

Todas as informações

Cabo de Controle 1000V Blindado com Fita de Alumínio Poliéster + Dreno (PVC/PVC)

Referência PVC/PVCNúmero de CondutoresEspessura Nominal de Cobertura (mm)Diâmetro Externo Nominal (mm)Peso Líquido Nominal (kg/km) PVC/PVC
2851.02.00821,49,2111
2851.03.00831,49,7127
2851.04.00841,410,5156
2851.05.00851,411,5189
2851.06.00861,412,3219
2851.07.00871,412,3230
2851.09.00891,414,2297
2851.12.008121,415,9362
2851.15.008151,417,6453
2851.20.008201,419,5576
2851.25.008251,421,6680
Referência PVC/PVCNúmero de CondutoresEspessura Nominal de Cobertura (mm)Diâmetro Externo Nominal (mm)Peso Líquido Nominal (kg/km) PVC/PVC
PVC/PVCPVC/PVC
2851.02.01021,411,9198
2851.03.01031,412,6232
2851.04.01041,413,8295
2851.05.01051,415,1360
2851.06.01061,416,4431
2851.07.01071,416,4458
2851.09.01091,419,1599
2851.12.010121,521,7782
2851.15.010151,524,1941
2851.20.010201,627,01245
2851.25.010251,730,31490

Descrição



Imprimir informações


Certificados

Todas as informações

Construção
Aplicações
Acondicionamento
Especificações

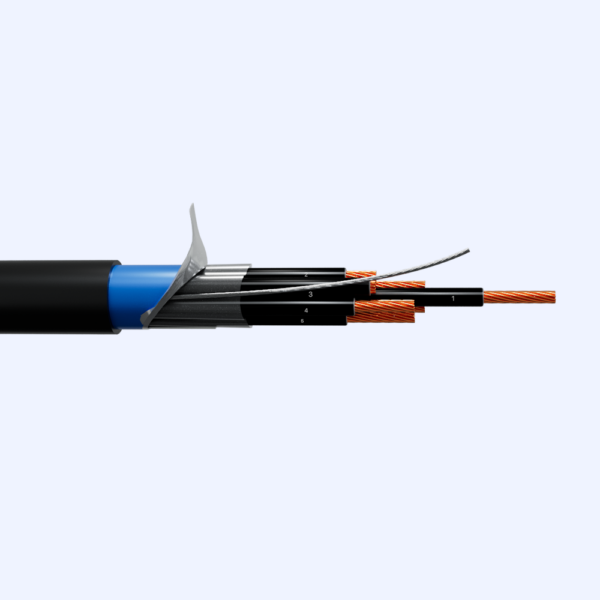

Construção

1.Condutor: Condutor de cobre eletrolítico nu, têmpera mole, encordoamento flexível.

2.Isolação: Composto extrudado à base de cloreto de polivinila (PVC) antichama.

3.Reunião: As veias (condutores isolados) são torcidas juntas em coroas concêntricas formando o núcleo do cabo.

4.Separador: Enfaixamento com fita de poliéster, aplicada em hélice sobreposta, sobre a reunião das veias.

5.Blindagem: Em fita de alumínio/poliéster aplicada em hélicoidalmente com a face aluminizada em contato elétrico com o condutor de dreno de cabinho estanhado 0,50mm².

6.Cobertura: Camada extrudada de composto à base de cloreto de polivinila (PVC) antichama na cor preta.

Veias pretas numeradas.

Aplicações

Em circuitos de controle, sinalização, telecomando e alimentação de energia em instalações fixas com tensão nominal de até 1000V. Para instalações onde se requer proteção contra interferências, ruídos, campos magnéticos.

Acondicionamento

Normalmente são acondicionados em bobinas de madeira.

Especificações

ABNT NBR-7289 – Cabos de controle com isolação extrudada com polietileno (PE) ou cloreto de polivinila (PVC) para tensões até 1kV.
