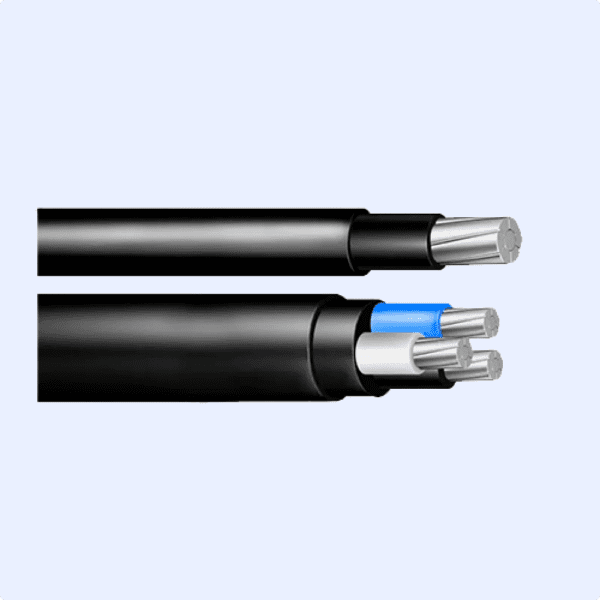

Construcción
1. Conductor: Aluminio desnudo, aleación 1350 (EC), trenzado con sección circular compacta de clase 2.
2. Aislamiento: Compuesto termoestable (XLPE) 90°C.
3. Cubierta interior: Compuesto termoplástico retardante de llama (PVC) – 90ºC, aplicable a cables con sección nominal superior a 10 mm².
4. Cubierta: Compuesto de cloruro de polivinilo (PVC ST2).
1 Conductor: Aislamiento negro y cubierta negra, celeste y verde.
2 Conductor: Aislamiento negro, cubierta azul claro y negra.
3 Conductor: Aislamiento de vena blanca, cubierta azul claro, negro y negro.
4 Conductor: Aislamiento de las venas blanco, azul claro, negro, rojo y cubierta negra.
Los cables múltiples con una sección igual o superior a 50 mm² se suministran con conductores blancos numerados.
Aplicaciones
Los CABLES INDULINK-AL se utilizan en circuitos de alimentación y distribución de energía a tensiones de hasta 1 kV. Son proyectados para instalaciones fijas y pueden ser instalados al aire libre, empotrados en ductos formados en estructuras de edificios, en canaletas, bandejas, estantes o directamente enterrados en establecimientos industriales con potencia instalada igual o superior a 50kW y cuya instalación y mantenimiento sea realizada por personas calificadas.
Los CABLES INDULINK-AL sólo deben ser instalados de acuerdo con la norma ABNT-NBR 5410.
Embalaje
Suelen embalarse en bobinas de madera.
Especificaciones
ABNT NBR – 7287- Cables de energía con aislamiento sólido de polietileno reticulado extruido (XLPE) para tensiones de aislamiento de 1kV a 35kV.
informações e Tabela
Certificados
Cabo Indulink AL (0,6 / 1 kV)
RN: Redondo Normal
RC: Redondo Compactado
| Referência | Condutor Seção nominal (mm²) | Condutor Diâmetro nominal (mm) | Isolação Espessura nominal (mm) | Número de Condutores | Cobertura Espessura nominal (mm) | Cobertura Diâmetro nominal (mm) | Peso Líquido Nominal (kg/km) |
|---|---|---|---|---|---|---|---|
| 1380.01.008 | 1,5 | 1,49 | 0,7 | 1 | 0,9 | 4,7 | 31,9 |
| 1380.02.008 | 1,5 | 1,49 | 0,7 | 2 | 1,0 | 8,3 | 96,8 |
| 1380.03.008 | 1,5 | 1,49 | 0,7 | 3 | 1,0 | 8,8 | 112 |
| 1380.04.008 | 1,5 | 1,49 | 0,7 | 4 | 1,0 | 9,6 | 137 |
| 1380.01.009 | 2,5 | 1,93 | 0,7 | 1 | 0,9 | 5,2 | 43,0 |
| 1380.02.009 | 2,5 | 1,93 | 0,7 | 2 | 1,0 | 9,2 | 129 |
| 1380.03.009 | 2,5 | 1,93 | 0,7 | 3 | 1,0 | 9,8 | 151 |
| 1380.04.009 | 2,5 | 1,93 | 0,7 | 4 | 1,1 | 10,7 | 187 |
| 1380.01.010 | 4 | 2,44 | 0,7 | 1 | 0,9 | 5,7 | 28,6 |
| 1380.02.010 | 4 | 2,44 | 0,7 | 2 | 1,1 | 10,3 | 173 |
| 1380.03.010 | 4 | 2,44 | 0,7 | 3 | 1,1 | 10,9 | 208 |
| 1380.04.010 | 4 | 2,44 | 0,7 | 4 | 1,1 | 12,0 | 260 |
| 1380.01.011 | 6 | 2,78 | 0,7 | 1 | 0,9 | 6,1 | 77,3 |
| 1380.02.011 | 6 | 2,78 | 0,7 | 2 | 1,1 | 11,0 | 221 |
| 1380.03.011 | 6 | 2,78 | 0,7 | 3 | 1,1 | 11,8 | 373 |
| 1380.04.011 | 6 | 2,78 | 0,7 | 4 | 1,2 | 12,9 | 342 |
| 1380.01.012 | 10 | 3,90 | 0,7 | 1 | 1,0 | 7,3 | 122 |
| 1380.02.012 | 10 | 3,90 | 0,7 | 2 | 1,2 | 13,4 | 347 |
| 1380.03.012 | 10 | 3,90 | 0,7 | 3 | 1,2 | 14,3 | 434 |
| 1380.04.012 | 10 | 3,90 | 0,7 | 4 | 1,2 | 15,8 | 549 |
| 1380.01.013 | 16 | 5,00 | 0,7 | 1 | 1,0 | 8,4 | 177 |
| 1380.03.013 | 16 | 5,00 | 0,7 | 3 | 1,3 | 16,9 | 635 |
| 1380.04.013 | 16 | 5,00 | 0,7 | 4 | 1,3 | 18,6 | 808 |
| 1380.01.019 | 120 | 13,8 | 1,2 | 1 | 1,3 | 18,8 | 1210 |
| 1380.03.019 | 120 | 13,8 | 1,2 | 3 | 2,1 | 41,3 | 4199 |
| 1380.04.019 | 120 | 13,8 | 1,2 | 4 | 2,2 | 45,7 | 5427 |
| 1380.01.020 | 150 | 15,5 | 1,4 | 1 | 1,4 | 21,1 | 1480 |
| 1380.03.020 | 150 | 15,5 | 1,4 | 3 | 2,3 | 46,3 | 5173 |
| 1380.04.020 | 150 | 15,5 | 1,4 | 4 | 2,4 | 51,2 | 6686 |
| 1380.01.021 | 185 | 16,8 | 1,6 | 1 | 1,4 | 22,9 | 1785 |
| 1380.03.021 | 185 | 16,8 | 1,6 | 3 | 2,4 | 50,1 | 6188 |
| 1380.04.021 | 185 | 16,8 | 1,6 | 4 | 2,6 | 55,7 | 8031 |
| 1380.01.022 | 240 | 19,9 | 1,7 | 1 | 1,5 | 26,4 | 2380 |
| 1380.03.022 | 240 | 19,9 | 1,7 | 3 | 2,6 | 57,7 | 8262 |
| 1380.04.022 | 240 | 19,9 | 1,7 | 4 | 2,8 | 64,1 | 10731 |
| 1380.01.023 | 300 | 21,4 | 1,8 | 1 | 1,6 | 28,2 | 2800 |
| 1380.03.023 | 300 | 21,4 | 1,8 | 3 | 1,8 | 61,7 | 9741 |
| 1380.04.023 | 300 | 21,4 | 1,8 | 4 | 1,8 | 61,7 | 12332 |
| 1380.01.024 | 400 | 25,0 | 2,0 | 1 | 1,7 | 32,5 | 3800 |
| 1380.01.025 | 500 | 28,0 | 2,2 | 1 | 1,8 | 36,1 | 4730 |
