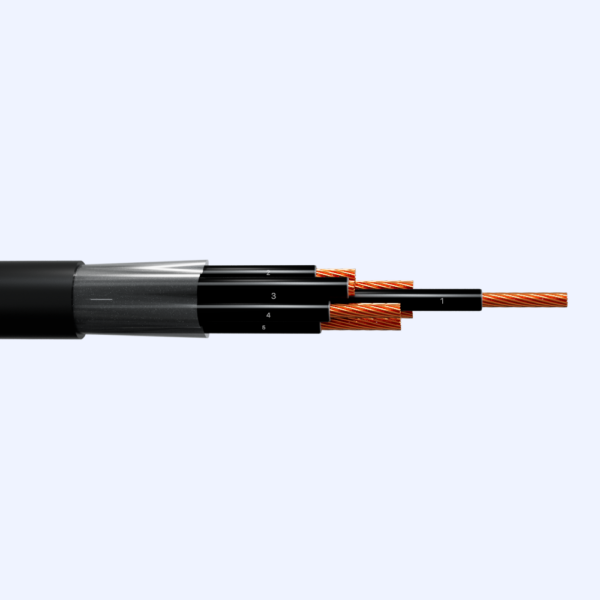

1000V PVC/PVC Cable de Control sin Blindaje

Un cable de control PVC/PVC 1000V no apantallado es un tipo de cable eléctrico utilizado para transmitir señales de control y potencia en equipos industriales, maquinaria e instalaciones eléctricas.

Las siglas PVC hacen referencia a la cubierta del cable, que está hecha de cloruro de polivinilo, un material plástico aislante y resistente a la abrasión. La ausencia de apantallamiento significa que el cable no dispone de una capa adicional de protección contra las interferencias electromagnéticas externas.

Toda la información

Cabo de Controle Blindado com Fita de Cobre (PVC/PVC) 500V

SEÇÃO NOMINAL: 1,5 MM²
Diâmetro Nominal do Condutor: 1,49 mm
Espessura Nominal de Isolação: 0,80 mm
Temperatura de Operação: Máxima 70 ºC

[table id=24 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]

SEÇÃO NOMINAL: 2,5 MM²
Diâmetro Nominal do Condutor: 1,93 mm
Espessura Nominal de Isolação: 0,8 mm
Temperatura de Operação: Máxima 70 ºC

[table id=25 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]

SEÇÃO NOMINAL: 1 MM²
Diâmetro Nominal do Condutor: 2,44mm
Espessura Nominal de Isolação: 1,0 mm
Temperatura de Operação: Máxima 70 ºC

[table id=26 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]

Referência XLPE/PVCNúmero de CondutoresEspessura Nominal de Cobertura (mm)Diâmetro Externo Nominal (mm)Peso Líquido Nominal (kg/km) XLPE/PVC
2802.05.00851,110,4167
2802.06.00861,111,3195
2802.07.00871,111,3204
2802.09.00891,213,3270
2802.12.008121,214,9325
2802.15.008151,316,7419
2802.20.008201,418,8538
2802.25.008251,420,8635
Referência XLPE/PVCNúmero de CondutoresEspessura Nominal de Cobertura (mm)Diâmetro Externo Nominal (mm)Peso Líquido Nominal (kg/km) XLPE/PVC
2802.05.00951,111,5221
2802.06.00961,212,6268
2802.07.00971,212,6282
2802.09.00991,214,7366
2802.12.009121,316,7453
2802.15.009151,418,8581
2802.20.009201,420,8739
2802.25.009251,523,4889

Descripción



Imprimir información


Certificados

Toda la información

Construcción
Aplicaciones
Embalaje
Especificaciones
Construcción

1. Conductor: Cobre electrolítico desnudo, temple blando, trenzado flexible.

2.Aislamiento: Compuesto extruido a base de cloruro de polivinilo (PVC) retardante de llama.

3. Montaje: Los filamentos (conductores aislados) se retuercen en coronas concéntricas para formar el núcleo del cable.

4. Separador: Anillado con cinta de poliéster, aplicada en hélice solapada, sobre el encuentro de los cordones.

5. Capa interior: Capa extruida de policloruro de vinilo (PVC) ignífugo.

Vetas negras numeradas.

Aplicaciones

El cable de control PVC/PVC 1000 V se utiliza en circuitos de control, señalización, telemando y alimentación en instalaciones fijas con una tensión nominal de hasta 1000 V.

Embalaje

Suelen embalarse en bobinas de madera.

Especificaciones

ABNT NBR-7289 – Cables de control con aislamiento de polietileno extruido (PE) o policloruro de vinilo (PVC) para tensiones de hasta 1kV.

Cabo de Controle Blindado com Fita de Cobre (PVC/PVC) 500V

SEÇÃO NOMINAL: 1,5 MM²
Diâmetro Nominal do Condutor: 1,49 mm
Espessura Nominal de Isolação: 0,80 mm
Temperatura de Operação: Máxima 70 ºC

[table id=24 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]

SEÇÃO NOMINAL: 2,5 MM²
Diâmetro Nominal do Condutor: 1,93 mm
Espessura Nominal de Isolação: 0,8 mm
Temperatura de Operação: Máxima 70 ºC

[table id=25 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]

SEÇÃO NOMINAL: 1 MM²
Diâmetro Nominal do Condutor: 2,44mm
Espessura Nominal de Isolação: 1,0 mm
Temperatura de Operação: Máxima 70 ºC

[table id=26 datatables_fixedheader=top datatables_fixedheader_offsettop=230 /]


informações e Tabela


Certificados

Referência XLPE/PVCNúmero de CondutoresEspessura Nominal de Cobertura (mm)Diâmetro Externo Nominal (mm)Peso Líquido Nominal (kg/km) XLPE/PVC
2802.05.00851,110,4167
2802.06.00861,111,3195
2802.07.00871,111,3204
2802.09.00891,213,3270
2802.12.008121,214,9325
2802.15.008151,316,7419
2802.20.008201,418,8538
2802.25.008251,420,8635
Referência XLPE/PVCNúmero de CondutoresEspessura Nominal de Cobertura (mm)Diâmetro Externo Nominal (mm)Peso Líquido Nominal (kg/km) XLPE/PVC
2802.05.00951,111,5221
2802.06.00961,212,6268
2802.07.00971,212,6282
2802.09.00991,214,7366
2802.12.009121,316,7453
2802.15.009151,418,8581
2802.20.009201,420,8739
2802.25.009251,523,4889
